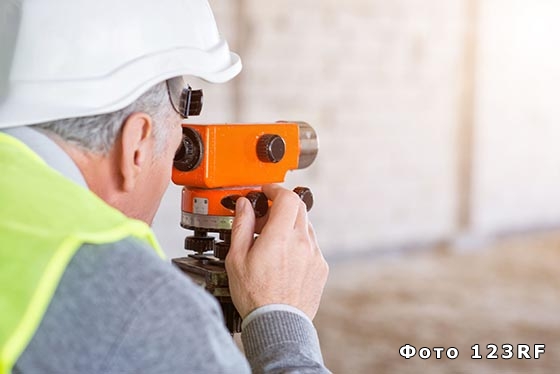

Что такое нивелир и для чего он нужен?

"Что

Одно из важнейших условий, которое должно соблюдаться во время строительства самым тщательным образом – безукоризненная горизонтальность и вертикальность соответствующих плоскостей. Без этого возведённая конструкция получится непрочной и не слишком надёжной даже внешне. Вертикальность возводимых стен легко проверить, используя отвес – обычную верёвку с привязанным грузом. Но для проверки горизонтальных плоскостей сегодня используется особый прибор, называемый нивелиром.

Что такое нивелир?

Как правило, приборы с таким названием широко используются в строительстве и в геодезии. С их помощью определяется величина отклонения точек от условно заданной плоскости, в качестве которой, как правило, выступает либо строго горизонтальная, либо вертикальная поверхность.

Но сегодня существует несколько типов нивелиров, функционирование которых базируется на разных принципах. Все они обладают двумя основными элементами – ригельной трубой при уровне, а также компенсационным механизмом наклона. Кстати, чтобы корректировать положение трубы в горизонтальной плоскости, используется специальный винт, называемый элевационным.

Классы точности нивелиров

Важным параметром нивелира является точность его измерений. Все приборы по этому признаку подразделяются на три класса:

  • технические, допускающие квадратичную ошибку в пределах от 2 мм до 10 мм на каждый километр двойного хода;
  • точные, допускающие квадратичную ошибку в пределах от 0,5 мм до 2 мм на каждый километр двойного хода;
  • высокоточные, допускающие квадратичную ошибку в пределах от 0,2 мм до 0,5 мм на каждый километр двойного хода.

Как правило, технические нивелиры используются для предварительной геодезической съёмки, привязки плана строительства к местности и начальной разметки стройплощадки. В дальнейшем, особенно при возведении масштабных и ответственных объектов, используются только точные и высокоточные приборы.

Виды нивелиров по принципу работы

Нивелир: какие бывают виды нивелиров
Виды нивелиров

В зависимости от конструкции, различают следующие виды нивелиров:

  1. геометрические, испускающие визирующий луч, которому сообщается горизонтальная ориентация. А отметка точек на местности производится при помощи специальных реек;
  2. тригонометрические, или теодолиты, использующие наклонный луч к контрольной точке. При этом после снятия замеров необходимо выполнить сложные вычисления;
  3. гидростатические, наиболее простые по конструкции. Они используют свойство жидкости устанавливать один и тот же уровень в сообщающихся сосудах;
  4. оптикомеханические, в которых применяется световой луч и рейки с нанесёнными делениями. А также оптическая труба для снятия замеров;
  5. лазерные, использующие для отметки точек лазерный луч, чем достигается простота и наглядность снятия замеров, а также появляется возможность работы с плоскостями, а не только с точками;
  6. цифровые, построенные на оптическом либо лазерном принципе. Кстати, в них расчётная часть выполняется микроэлектронным процессором на основе полученных результатов замеров.

В отдельных случаях для нивелирования могут использоваться барометры, радиолокаторы, эхолоты и другие специфические приборы.

Для чего нужен нивелир?

Как правило, нивелиры разных типов повсеместно используются в строительстве и в геодезических работах. Современные лазерные и цифровые модели не требуют сложных вычислений, а работа с ними не представляет сложности даже для непрофессионала. При помощи нивелира на открытой местности:

  •  размечают строительную площадку под фундамент будущего здания;
  • выполняют разбивку сада или парка, проводя ровные параллельные линии для высадки кустарников и деревьев, а также монтажа ограды, строительства беседки либо парника;
  • осуществляют распланировку садовых дорожек, тротуаров, площадок;
  • выполняют землеустроительные работы и пр.

Во время строительства либо ремонта дома с нивелиром:

  1. размечают линии прокладки коммуникаций;
  2. контролируют горизонтальность пола, а также вертикальное положение стен и перегородок;
  3. проверяют правильность монтажа плинтусов, подвесных и натяжных потолков;
  4. устанавливают оконные и дверные блоки;
  5. монтируют встроенную мебель и т.д.
Как используют нивелир?
Как используют нивелир?

Использование нивелира, особенно современных лазерных и цифровых моделей, существенно облегчает выполнение многих строительных и отделочных работ.
